نظرة عامة

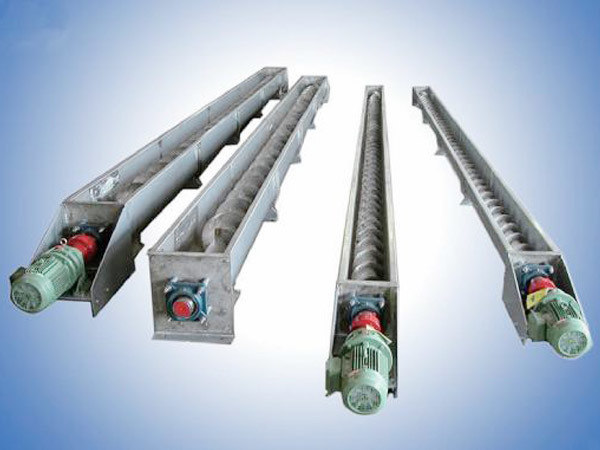

الناقل اللولبي هو آلة تستخدم محركًا لقيادة لولب دوار لدفع المواد بغرض النقل. ويمكنه نقل المواد أفقيًا أو مائلًا أو رأسيًا، ويتميز بمزايا مثل البنية البسيطة، وصغر مساحة المقطع العرضي، والإحكام الجيد، وسهولة التشغيل، وسهولة الصيانة، وملاءمته للنقل المغلق.

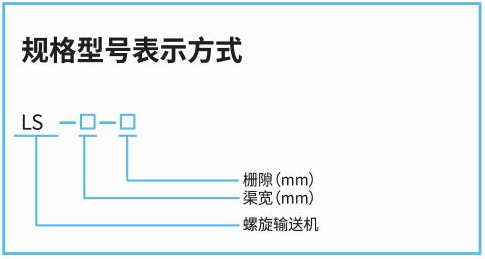

وصف الطراز
مجالات التطبيق

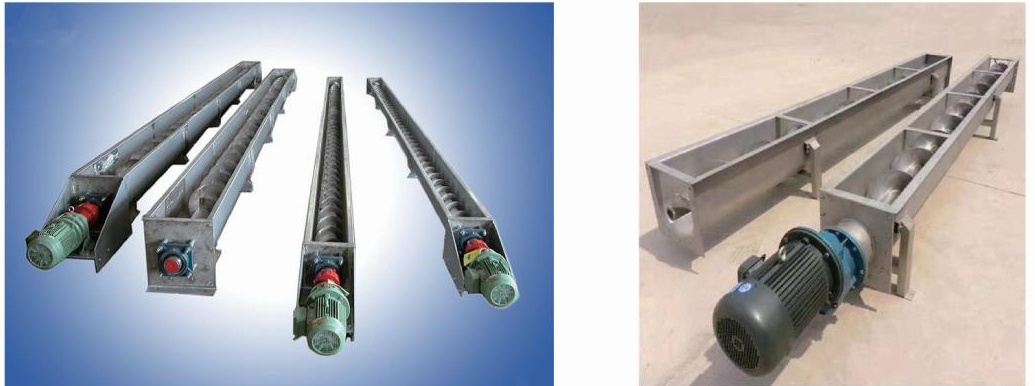

يتكون الناقل اللولبي من إطار، وجهاز قيادة، وجسم لولبي، وحوض نقل، وغطاء، وأسطوانة تفريغ، وقادوس تجميع. وتعتمد عملية نقل المواد في الناقل اللولبي على الشفرات الدوارة التي تدفع المواد المنزلقة. ويتم تحديد اتجاه النقل بواسطة الدوران الأيسر أو الأيمن لشفرات اللولب واتجاه دورانها، مما يتيح النقل أحادي الاتجاه أو ثنائي الاتجاه حسب الحاجة. ويمكن تركيبه أفقيًا أو بزاوية معينة. تدخل المواد إلى جسم اللولب من فتحة التغذية، ويتم نقلها إلى مخرج التفريغ أو إدخالها إلى مكبس للعصر ونزع المياه من خلال دوران اللولب. ويتم اختيار طول الناقل L من قبل المستخدم، ويستخدم جهاز القيادة مخفض سرعة سيكلويدي مزدوج أو مخفض سرعة دودي مخروطي، ويمكن تركيبه عند طرف الإدخال (لولب دافع) أو عند طرف الإخراج (لولب ساحب). كما أن الحوض على شكل U الموجود في أسفل الجهاز مزود ببطانات واقية مقاومة للتآكل يتم اختيارها وفقًا لنوع المادة المنقولة.
المؤشرات الفنية الرئيسية
| البند | الوحدة | المعلمة |
| القطر | mm | 200~400 |
| سرعة الدوران | R/min | 12-20 |
| زاوية الميل | ° | ≤30 |
تعليمات الطلب
عند تقديم الطلب، يجب على المشتري تزويد الشركة المصنعة بنوع المادة المراد نقلها، ومسافة النقل، وارتفاع التفريغ، وما إذا كان التركيب أفقيًا أو مائلًا، وشكل وكمية فتحات التغذية، وحجم النقل. وفي حالة وجود متطلبات خاصة، يمكن التفاوض مع الشركة المصنعة.
