Principe de fonctionnement

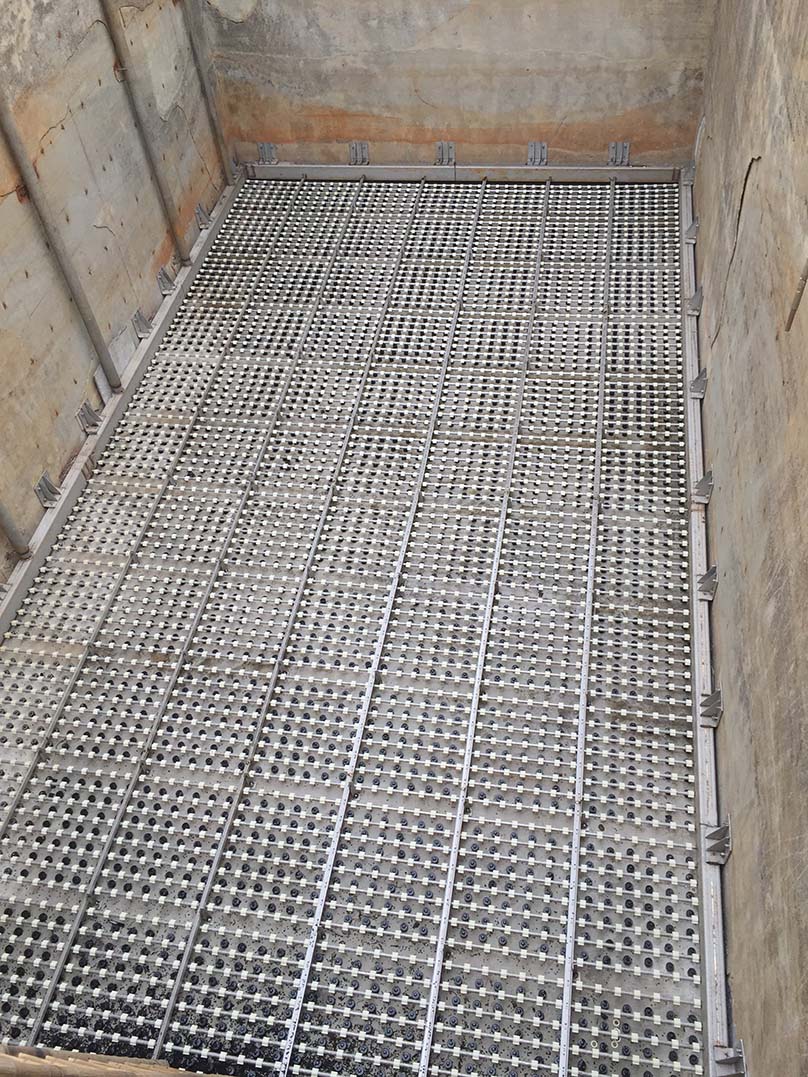

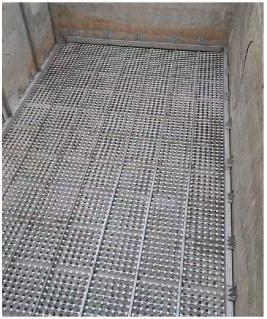

Le système d’aération BAF est composé d’un surpresseur, d’une conduite principale d’air, d’une conduite secondaire d’air, d’un tube carré de distribution, d’une conduite secondaire de distribution et d’un aérateur à membrane à trou unique. La source d’air générée par le surpresseur est distribuée à la conduite secondaire d’air via la conduite principale d’air, entre dans le tube carré de distribution depuis la conduite secondaire d’air, est uniformément répartie vers chaque conduite secondaire de distribution depuis le tube carré de distribution, puis est distribuée à chaque aérateur à membrane à trou unique depuis la conduite secondaire de distribution. La membrane de l’aérateur à trou unique s’ouvre automatiquement sous la pression de l’air, et l’air s’échappe par l’orifice ouvert pour assurer l’aération.
Caractéristiques du produit et structure
L’aérateur à membrane à trou unique est composé d’une membrane à trou unique et de pièces de fixation en plastique. Selon les différentes méthodes de fixation, il est divisé en deux types.
Type I (fixation à vis) : il utilise des colliers supérieurs et inférieurs ainsi que des bagues de fixation gauche et droite, qui sont verrouillés sur la conduite d’aération secondaire par rotation des bagues de fixation gauche et droite.
Type II (fixation par emboîtement) : les colliers supérieurs et inférieurs sont munis de rainures d’emboîtement coniques, qui sont verrouillées sur la conduite d’aération secondaire par le glissement opposé des colliers supérieurs et inférieurs.
La membrane à trou unique est fabriquée en caoutchouc EPDM, et les pièces de fixation en plastique sont réalisées en plastique technique ABS par moulage par injection de précision.
L’aérateur à membrane à trou unique est généralement fourni sous forme d’ensemble complet. Outre l’aérateur lui-même, il nécessite également des conduites principales d’aération, des tubes carrés de distribution, des conduites secondaires d’aération, des supports, des boulons, des écrous et d’autres accessoires. Tous les accessoires, à l’exception de l’aérateur à membrane à trou unique, sont fabriqués en acier inoxydable.
Spécifications de l’aérateur à membrane à trou unique
| Numéro de série | Élément | Paramètres techniques | Remarques |
| 1 | Matériau de la membrane | Caoutchouc EPDM | |
| 2 | Matériau des pièces de fixation | ABS | |
| 3 | Débit d’air | 0.24-0.43m3/pièce h | |
| 4 | Taux d’utilisation de l’oxygène | 22.6% | |
| 5 | Perte de charge | c | |
| 6 | Conduite secondaire de distribution | DN20, DN25 | SUS304 |
| 7 | Diamètre extérieur et diamètre de l’orifice de la membrane à trou unique | φ33mm, φ1.0mm | Caoutchouc EPDM |
| 8 | Densité d’installation | 36~49 pièces/m2, ou selon les exigences des plans |
Modèles et spécifications des aérateurs à membrane à trou unique
| Modèle | Spécification | Matériau | Méthode d’installation |
| FSB-I | DN20 φ33x38 | Caoutchouc + ABS | Fixation par emboîtement |
| DN25 φ40x50 | Caoutchouc + ABS | Fixation par emboîtement | |
| FSB-II | DN20 φ60x40 | Caoutchouc + ABS | Fixation à vis |
| DN25 φ65x45 | Caoutchouc + ABS | Fixation à vis |
